Kantoorgebouw te Rotterdam

Gepubliceerd op 11 juni 2021 om 20:51

Locatie: Lloydstraat, 3024 EA Rotterdam.

Wijk: Schiemond.

3D-filmpje

Gebruikte programma's:

3D-Model: Sketch-Up 2021 Pro

2D-Tekeningen: Autocad 2020

Renderprogramma: Enscape

Tekeningen

Stedenbouwkundige situatie

Plattegronden

Doorsnedes

Details

Downloads - hoge kwaliteit PDF

Situatietekening

Situatietekening

PDF – 99,9 KB 593 downloads

Plattegronden

Plattegrond Begane Grond

PDF – 870,3 KB 611 downloads

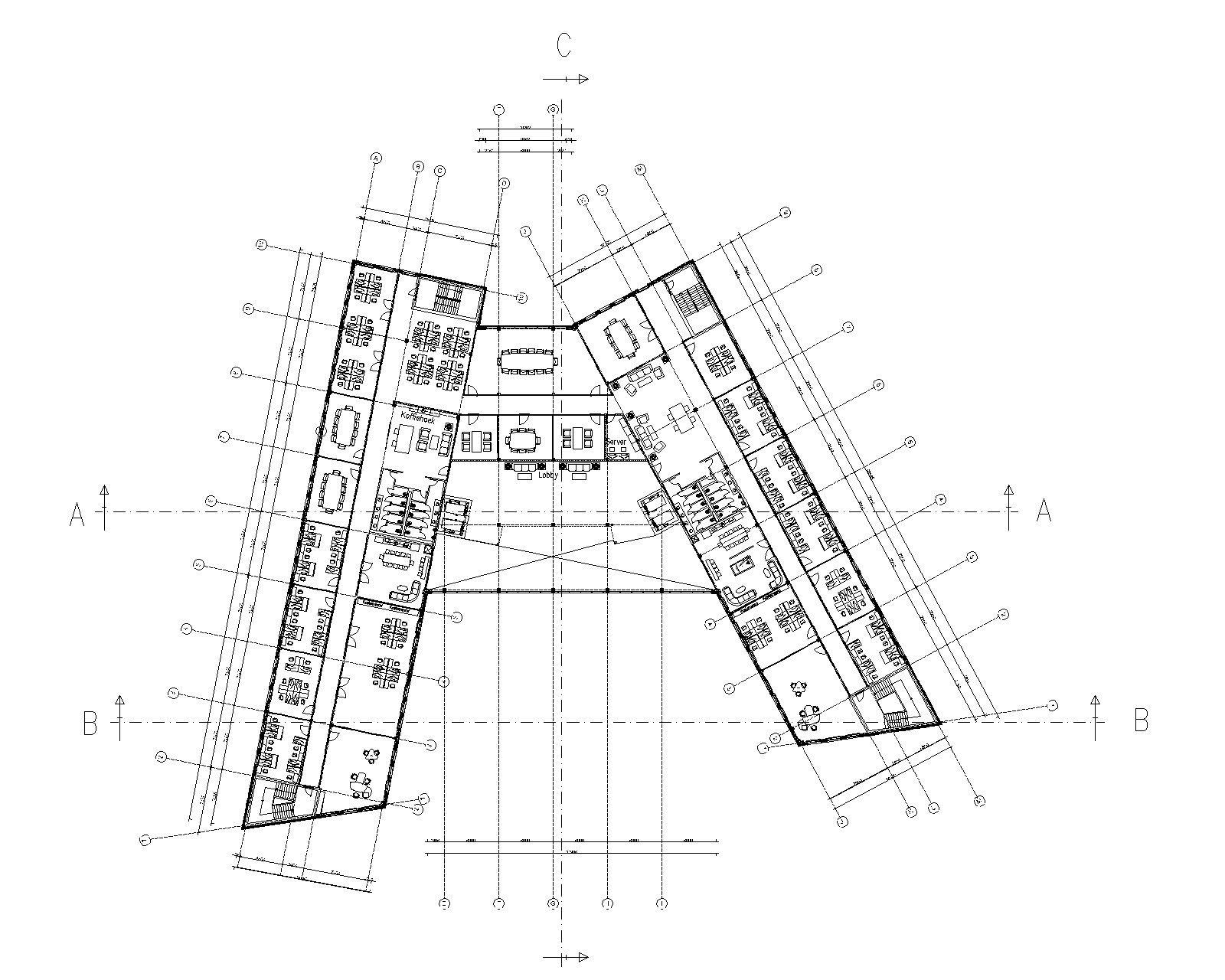

Plattegrond Verdiepingen

PDF – 819,0 KB 608 downloads

Doorsnedes

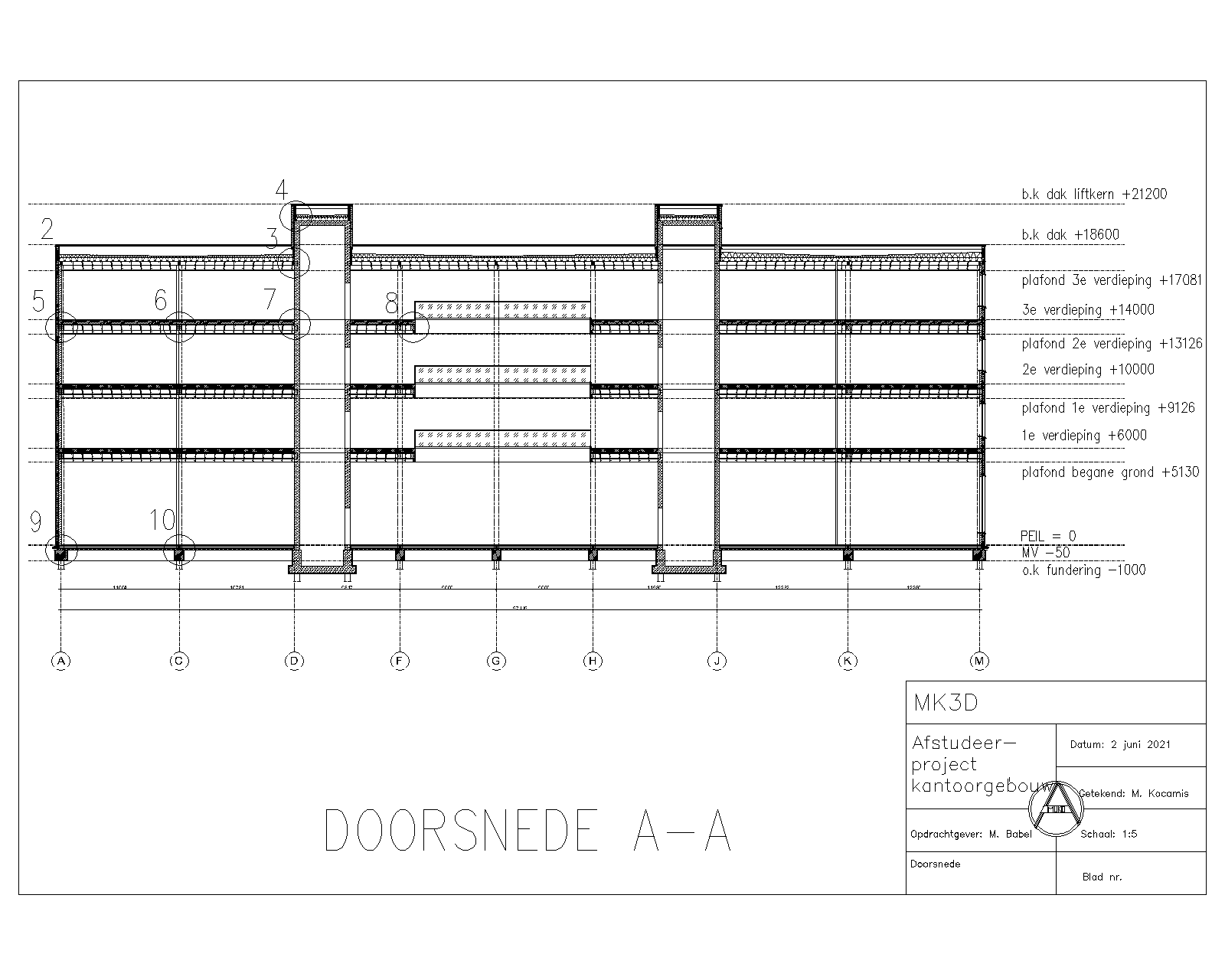

Doorsnede A A

PDF – 414,9 KB 671 downloads

Doorsnede B B

PDF – 406,2 KB 596 downloads

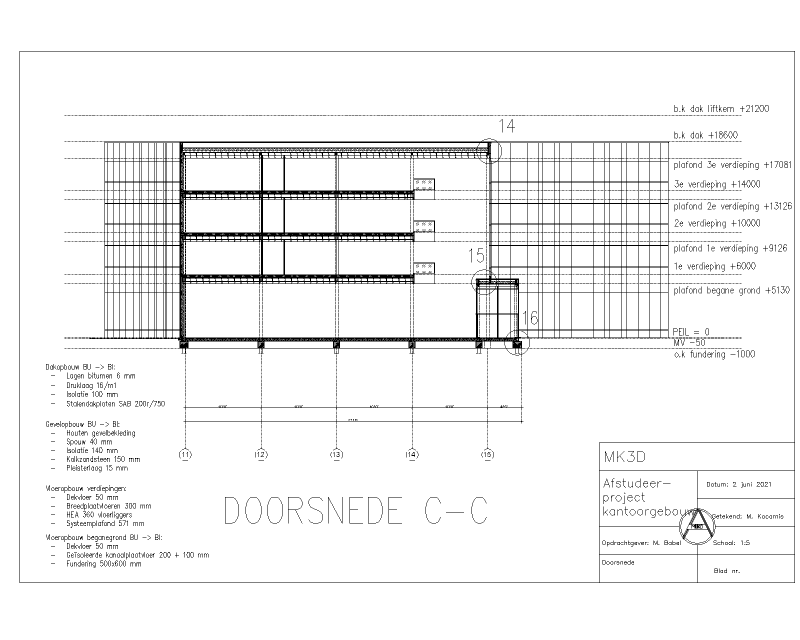

Doorsnede C C

PDF – 346,4 KB 593 downloads

Details

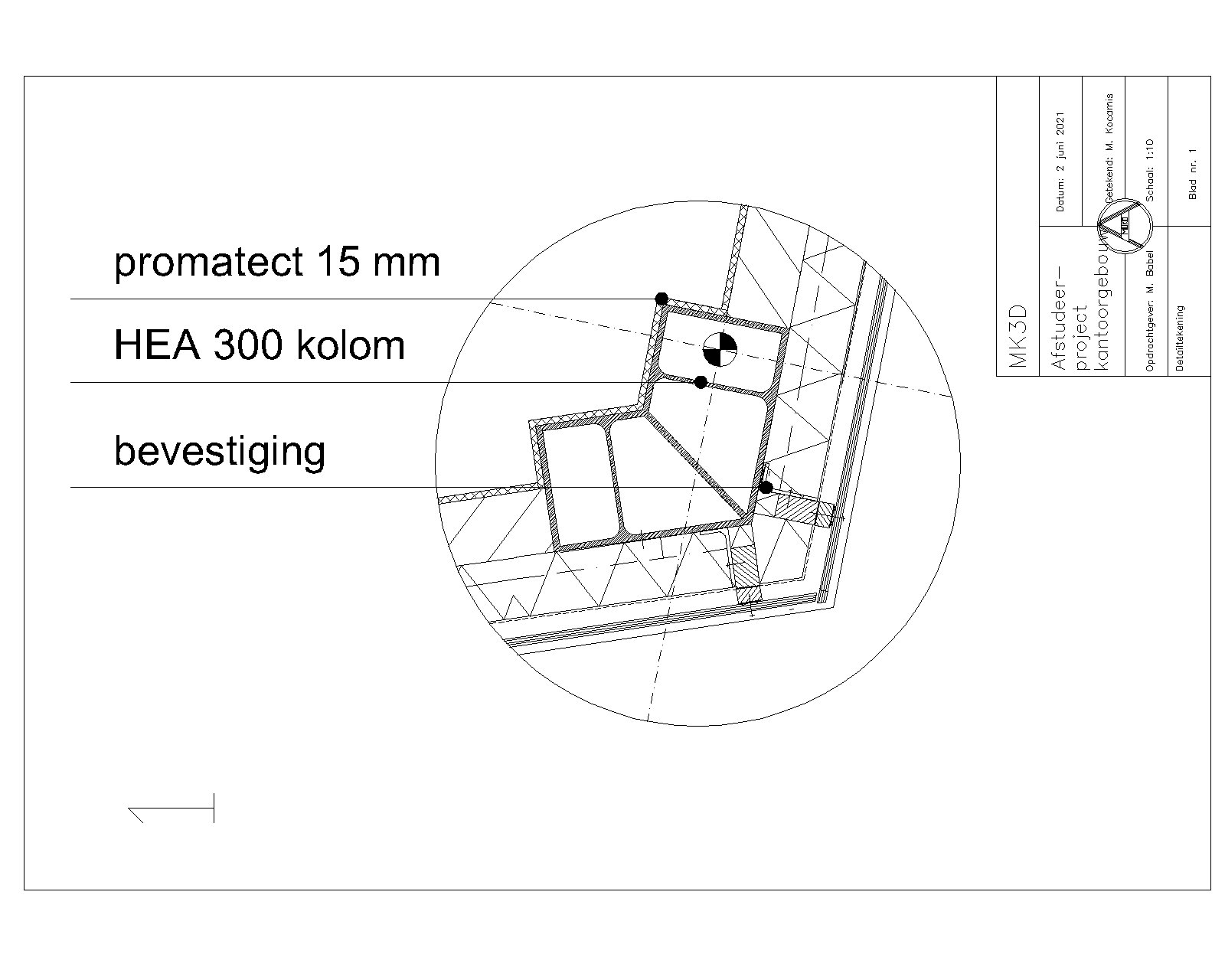

Detail 1

PDF – 110,6 KB 599 downloads

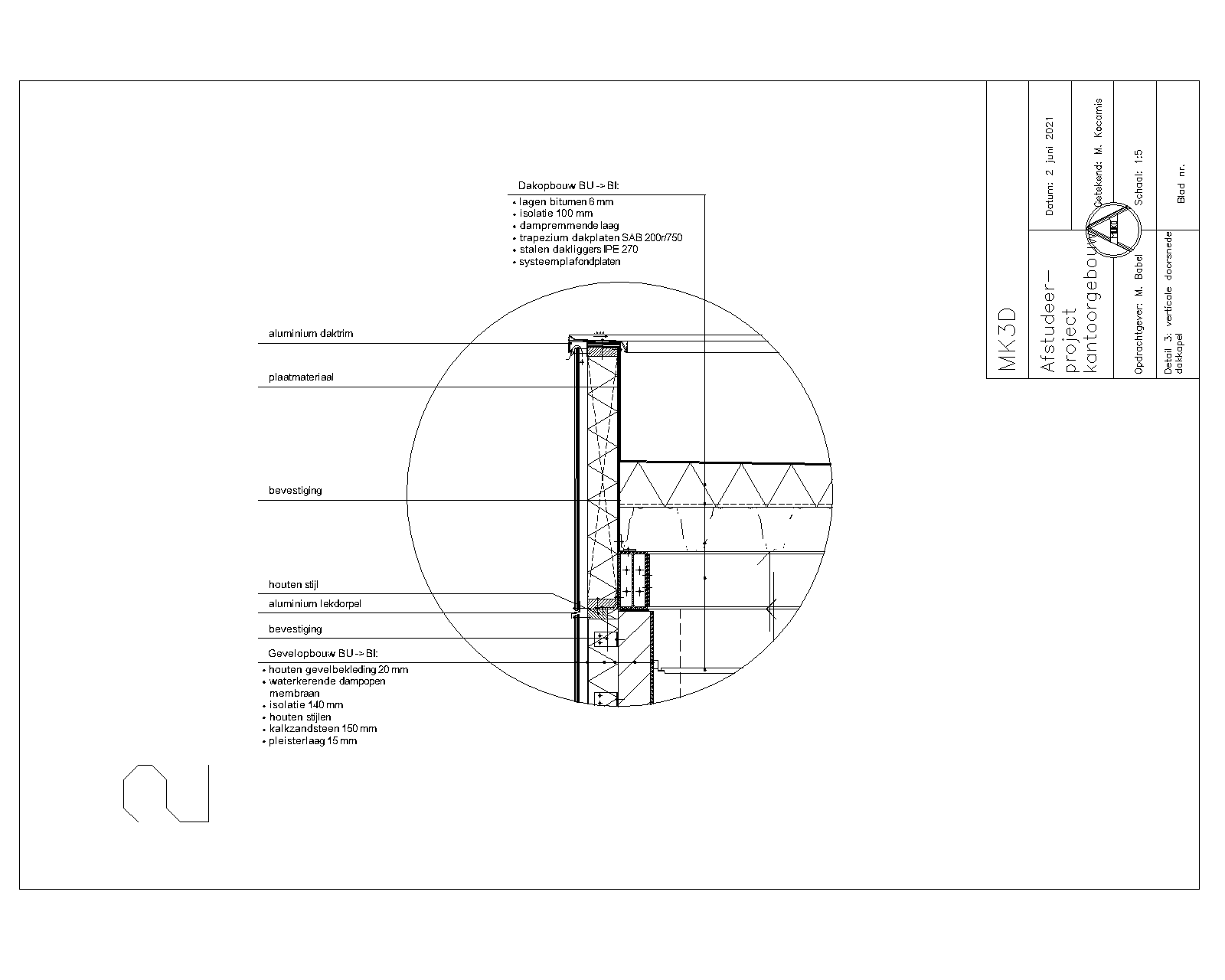

Detail 2

PDF – 127,7 KB 589 downloads

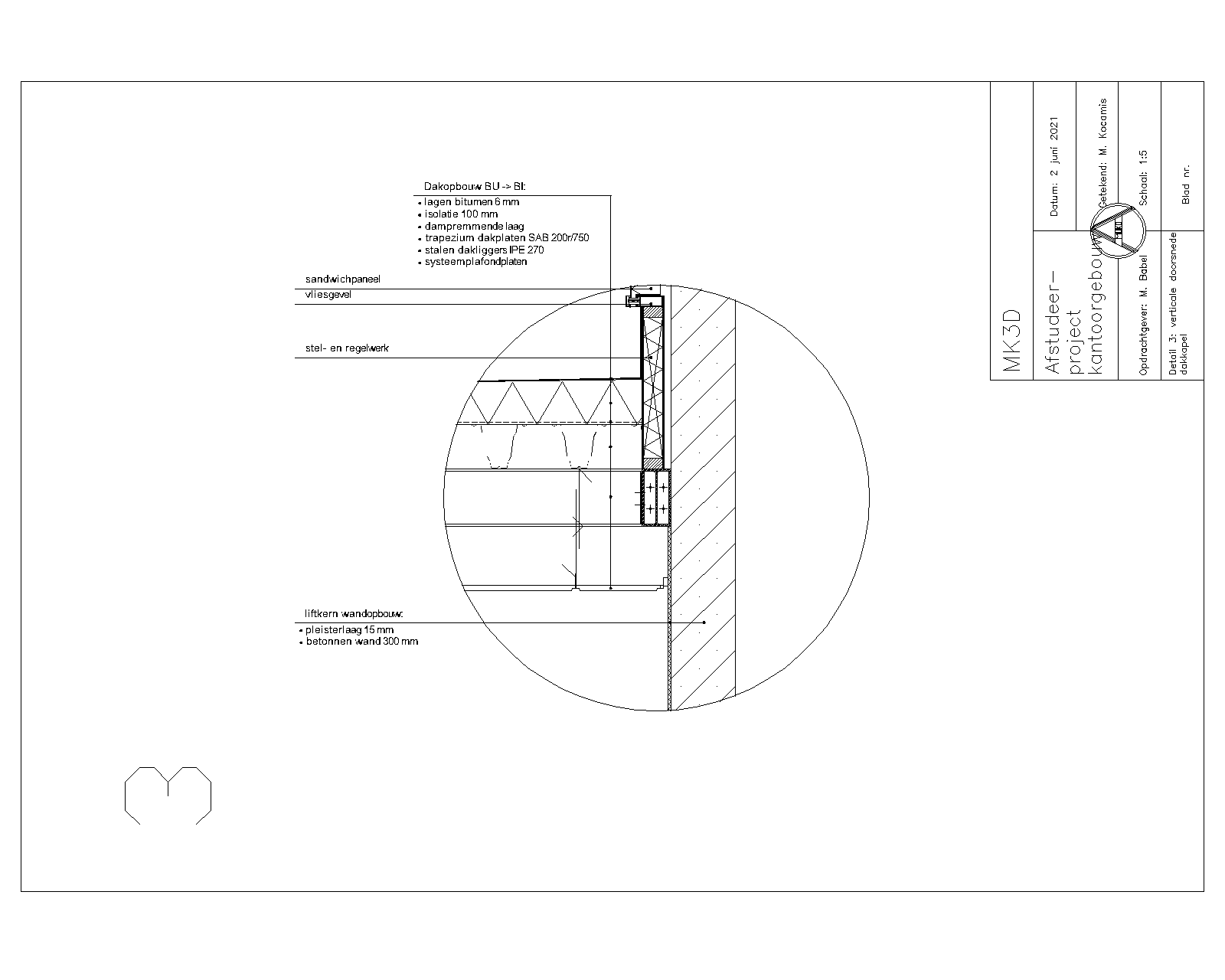

Detail 3

PDF – 116,6 KB 593 downloads

Detail 4

PDF – 115,7 KB 603 downloads

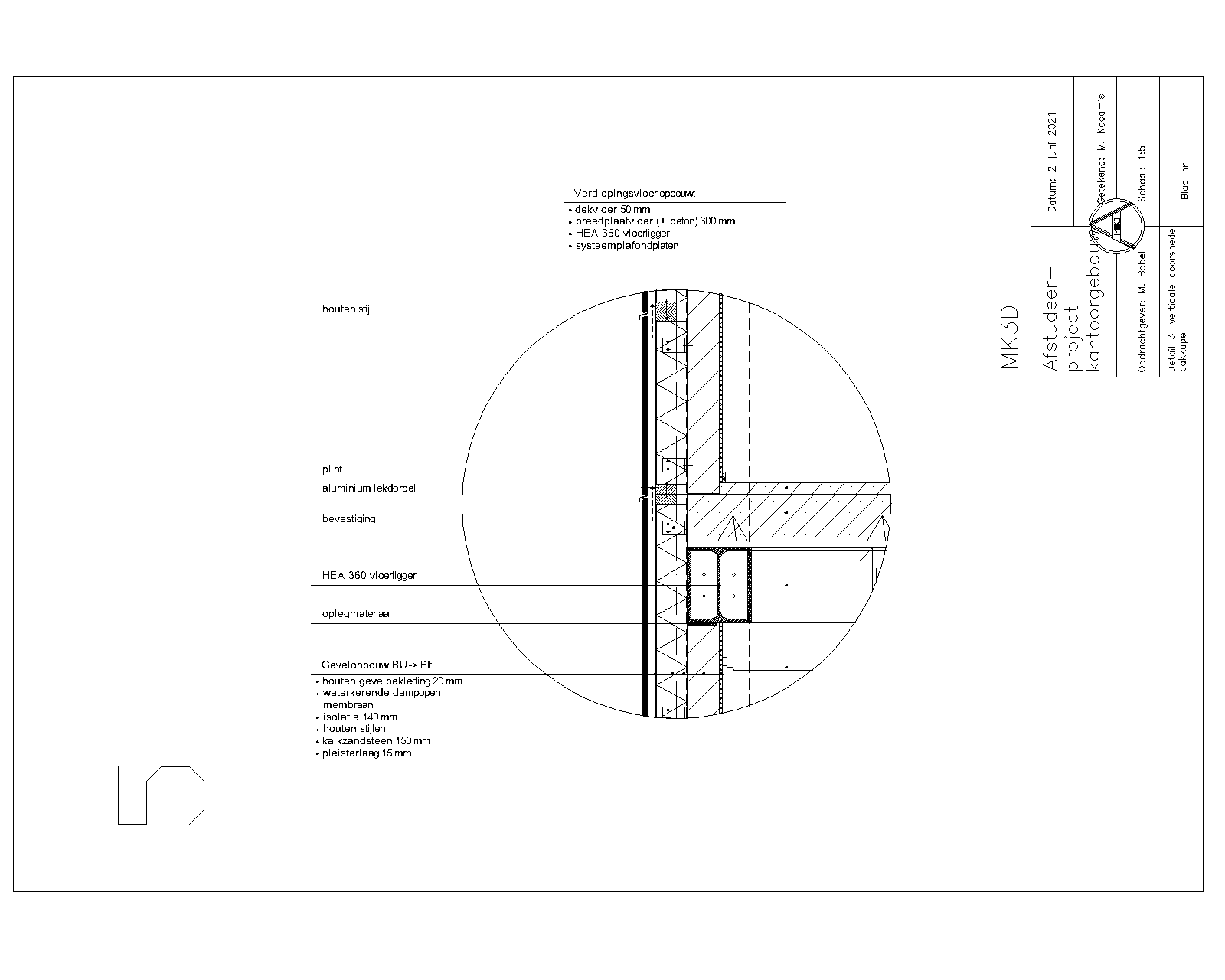

Detail 5

PDF – 120,5 KB 596 downloads

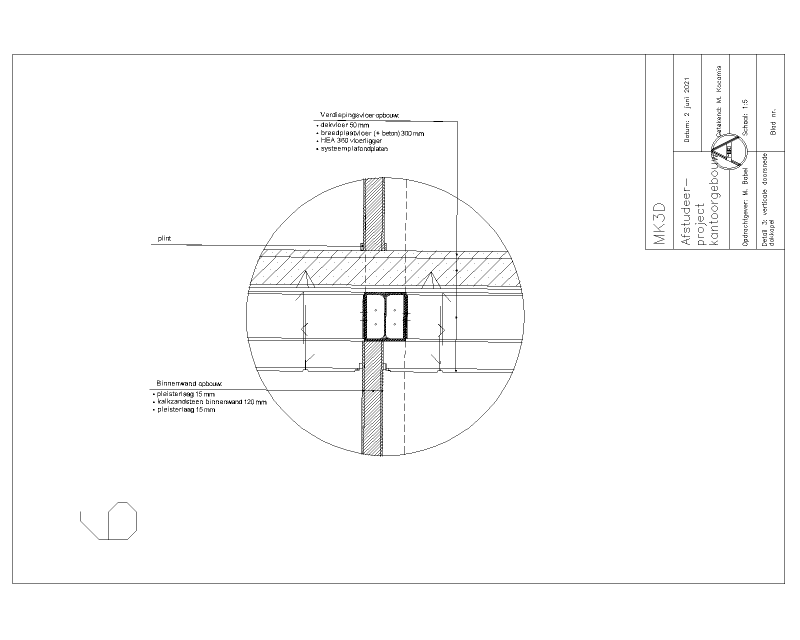

Detail 6

PDF – 116,1 KB 586 downloads

Detail 7

PDF – 105,1 KB 602 downloads

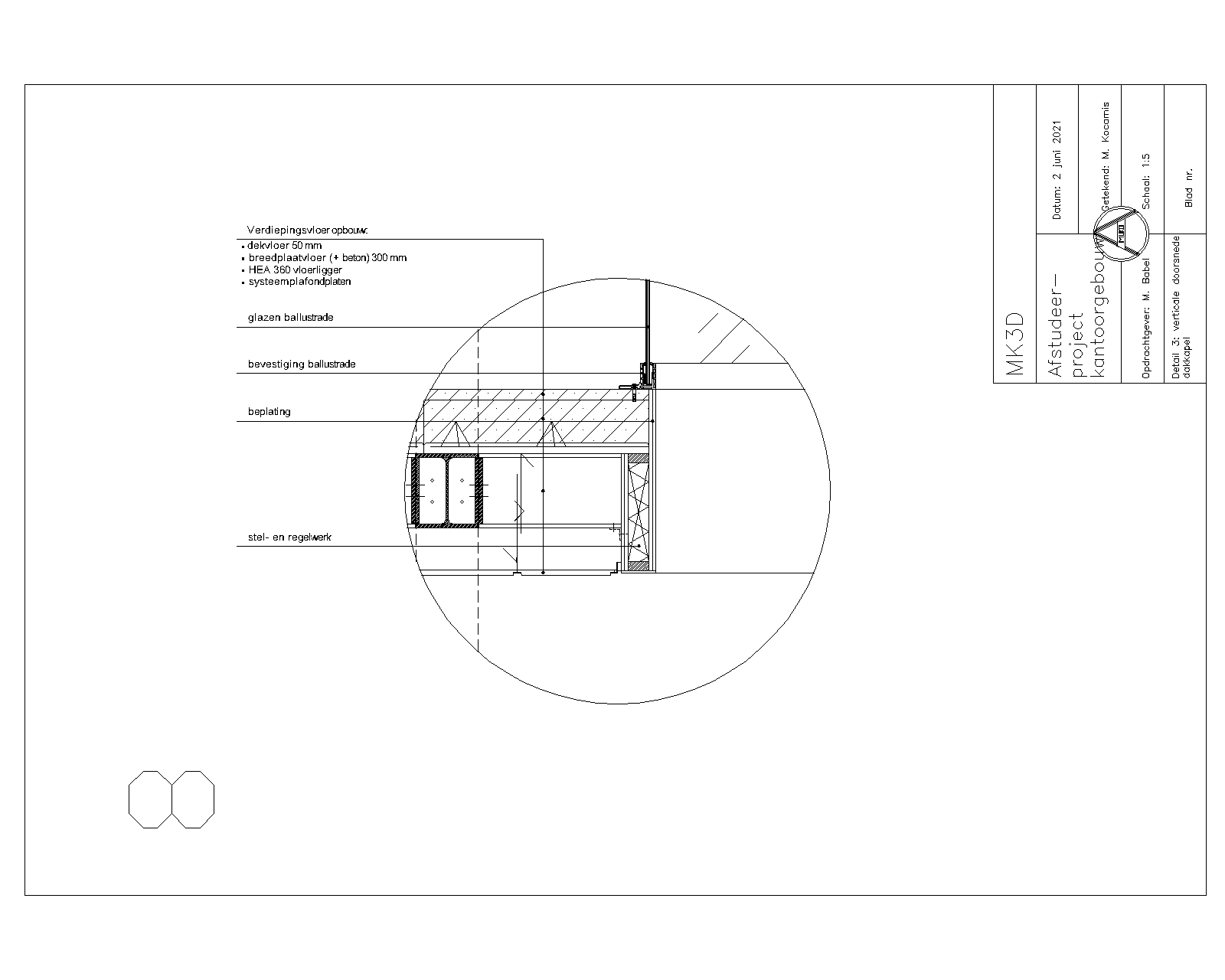

Detail 8

PDF – 115,5 KB 587 downloads

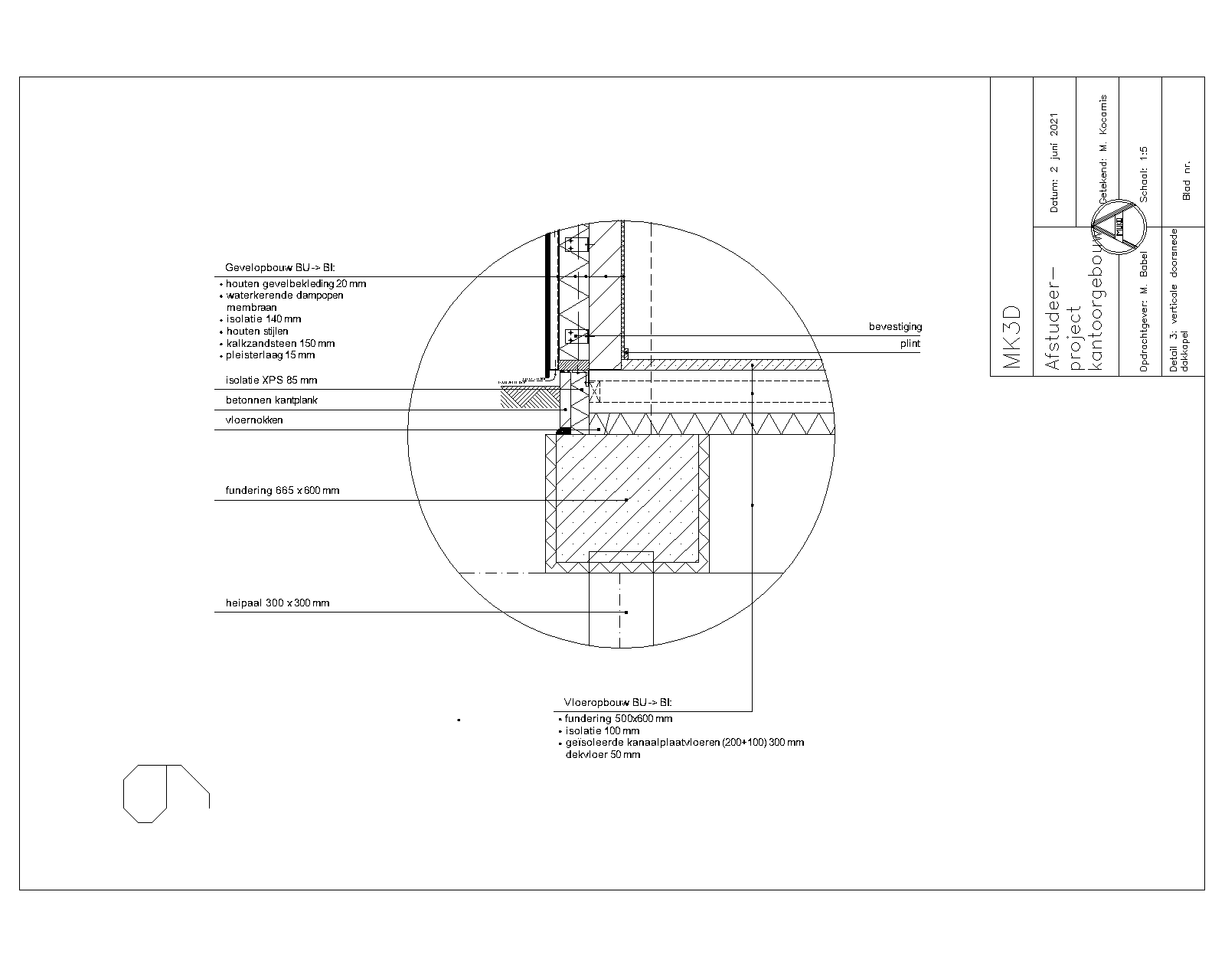

Detail 9

PDF – 124,0 KB 598 downloads

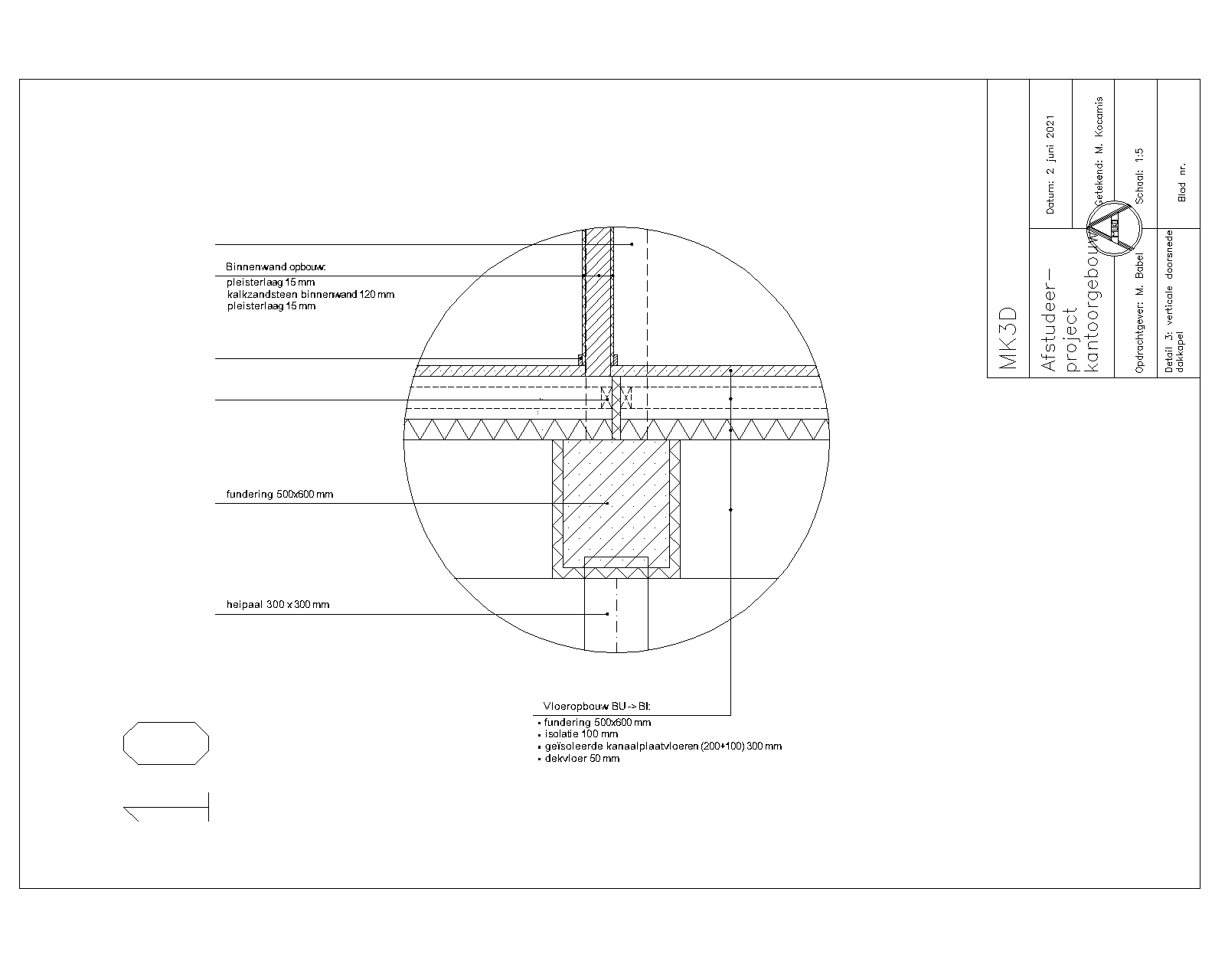

Detail 10

PDF – 111,2 KB 590 downloads

Detail 11

PDF – 117,4 KB 602 downloads

Detail 12

PDF – 120,0 KB 571 downloads

Detail 13

PDF – 111,5 KB 566 downloads

Detail 14

PDF – 138,3 KB 575 downloads

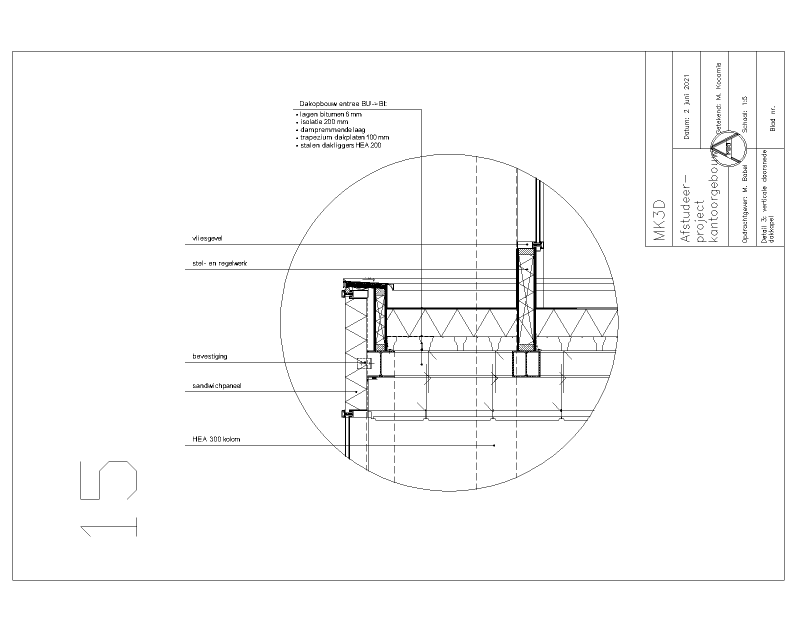

Detail 15

PDF – 146,0 KB 590 downloads

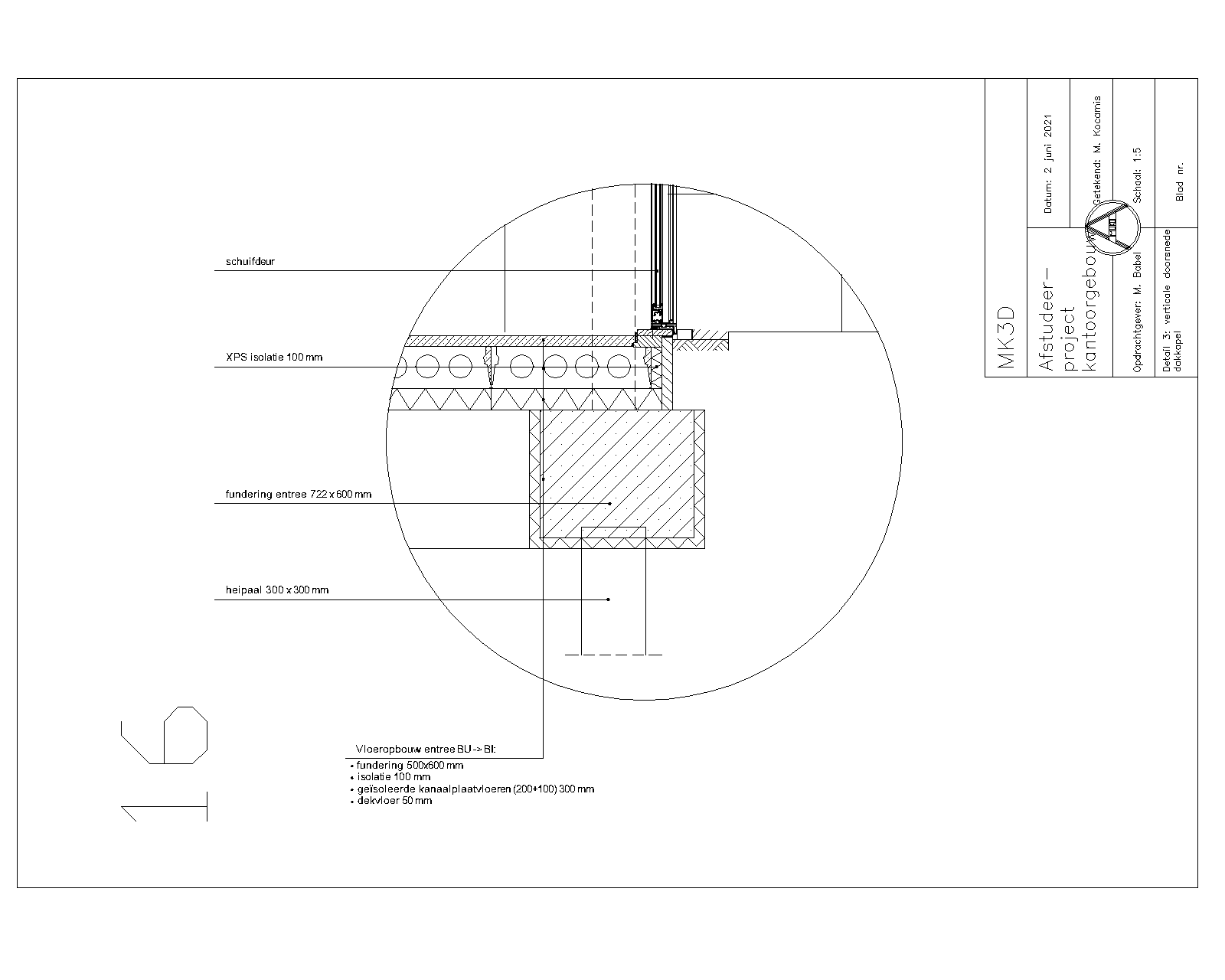

Detail 16

PDF – 130,0 KB 584 downloads

Detail 17

PDF – 114,9 KB 573 downloads

«   »
